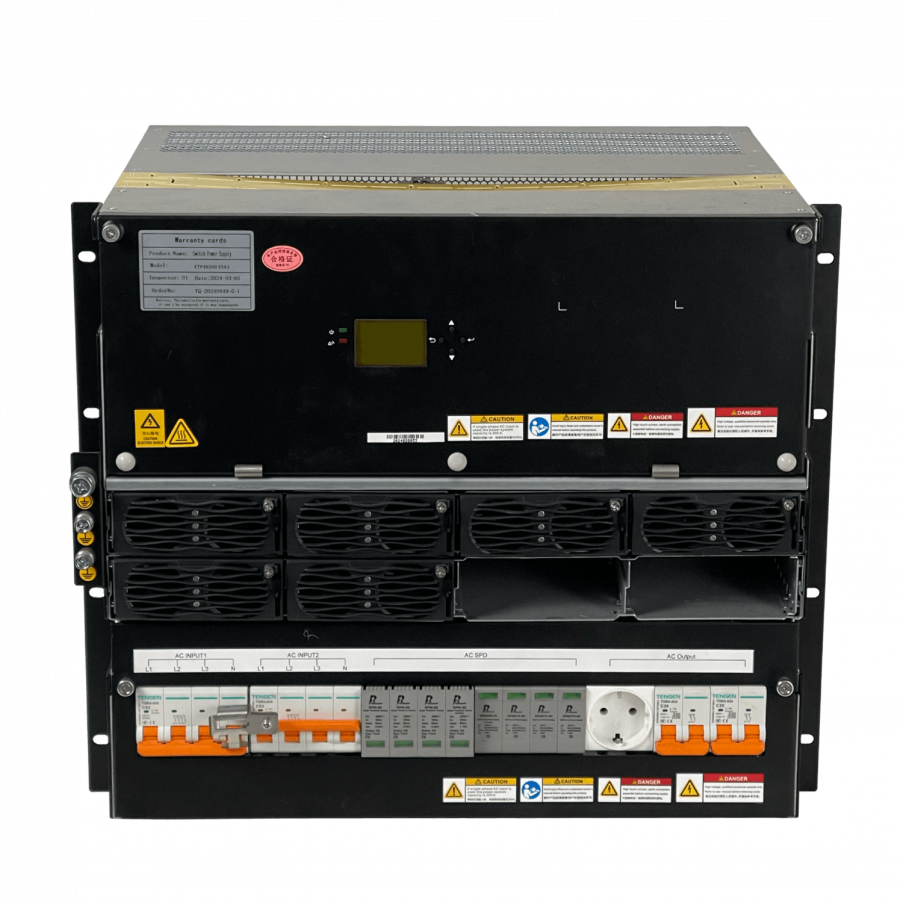

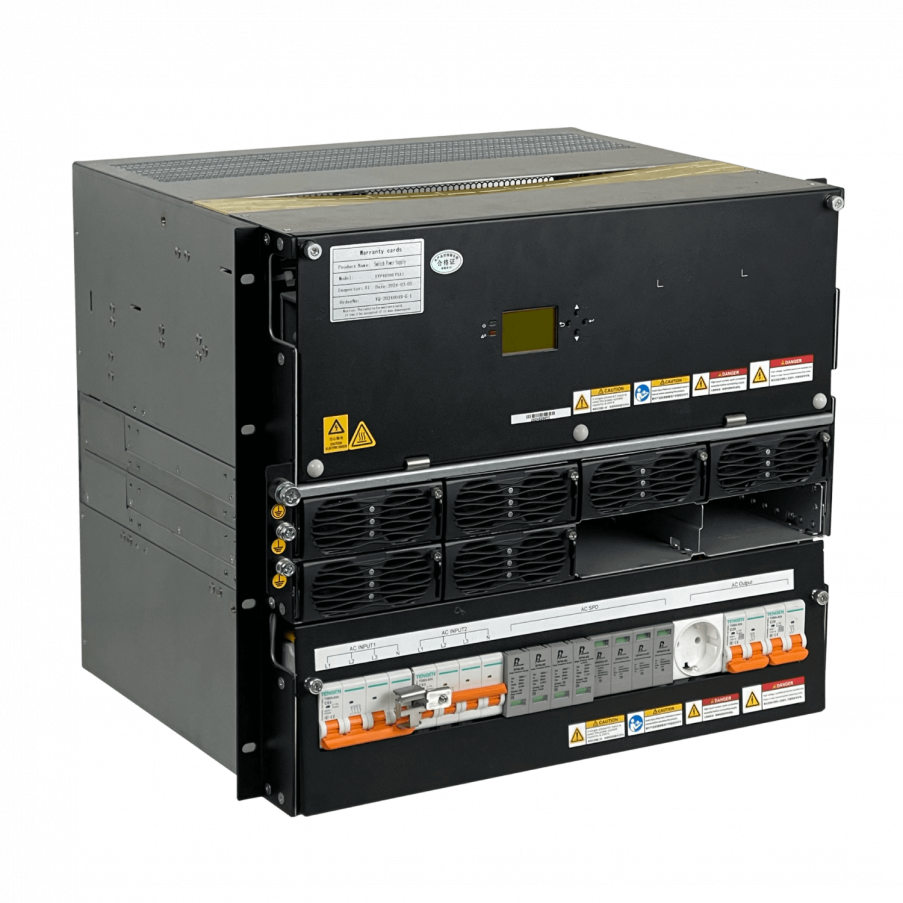

El YQ48300A es una fuente de poder conmutada que convierte corriente alterna (CA) en salida estable de 48 V de corriente continua (DC). Incluye seis módulos rectificadores de 48 V/50 A, con una corriente máxima de 300 A. Funciona como una UPS sin baterías, permitiendo cargar baterías externas si se requiere.

Especificaciones Técnicas

Dimensiones del Producto:

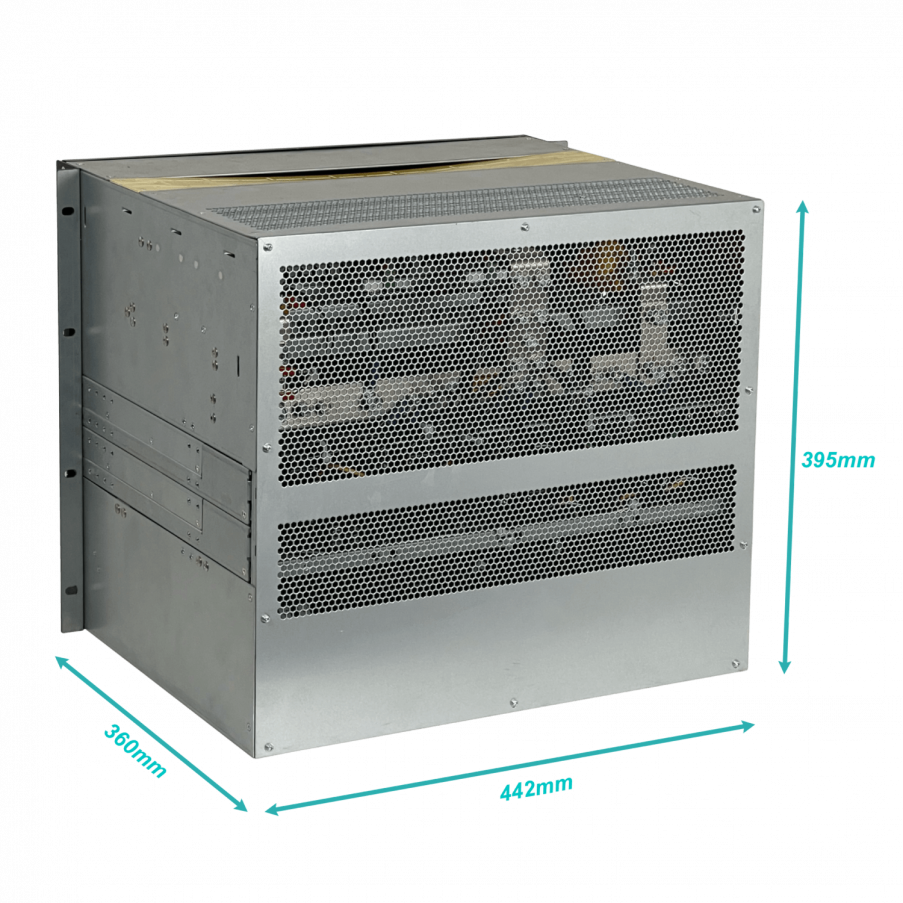

Tamaño: 482.6 mm (Ancho) x 360 mm (Profundidad) x 397.3 mm (Alto)
Peso: ≤ 30 kg (sin incluir módulo rectificador)

Sistema de Enfriamiento:

Método de Enfriamiento: Disipación natural de calor

Instalación y Mantenimiento:

Forma de Instalación: Instalación en bastidor de 19 pulgadas o en gabinete empotrado
Dirección de Cableado: Entrada por la parte inferior, salida por la parte superior
Modo de Mantenimiento: Mantenimiento desde el frente

Protección y Clasificación:

Grado de Protección: IP20
Protección contra Sobretensiones: Tipo C, In=20kA/IMax 40kA, 8/20 μs
Disyuntor de Entrada: 2*63A/4P MCB
Disyuntor de Entrada para Circuitos de Corriente Continua: 3*16A/2P N terminales

Parámetros del Sistema:

Voltaje de Entrada AC: 220/380Vac (monofásico/trifásico, opcional)
Frecuencia de Entrada: 45-66Hz, frecuencia nominal: 50/60Hz
Voltaje de Salida DC: 42-58Vdc, voltaje nominal: 53.5Vdc
Potencia Nominal: 12kW

Protección y Disyuntores:

Disyuntores de Entrada de Corriente Alterna:

2*63A/4P MCB

Disyuntores de Salida de Corriente Alterna:

3*16A/2P N terminal

Disyuntor de Salida Batería:
- 2*125A/1P
Desconexión de Carga y Batería:
- Desconexión por sobrecarga de carga (LLVD): 3*100A/1P, 1*63A/1P, 3*32A/1P
- Desconexión por bajo voltaje de batería (BLVD): 3*100A/1P, 2*32A/1P, 1*16A/1P

Salidas y Conexión de Corriente Alterna:

Voltaje de Salida AC: 220VAC-330VAC
Capacidad Máxima de Salida: 16A

Módulos y Componentes:

Módulo Rectificador:
- Tipo: MU4801
- Potencia Nominal: 3000W (176-300Vac)
- Voltaje de Salida DC: 48V/50A
Módulo de Monitoreo:
- Puertos de Comunicación: RS232, RS485
